サーモスタット・温度ヒューズThermostat / Thermal Cut Off

PEPI サーマルプロテクター(ワンショット) Single Operation Device Thermostat

小型で高速熱応答性、長期耐久性を備えています。より高い信頼性をもつ単極単投のシングルオペレーションデバイスです。
設定した温度まで動作する事無く、設定温度を超えるとバイメタルが反転し電流を遮断致します。 ワンショットタイプですので、一度電流を遮断致しますと、再度電流が流れる事はありません。 温度を検知するバイメタル部と接点部に距離がある為、電流負荷による接点の自己発熱影響も受けにくい製品です。
左右に伸びる端子部のみに電流が流れる為機器への取り付けや周辺機器との位置設定にも優位性を持ちます。

タイプ外観モデル定格認可安全規格
H

H
[DC微小電流用]

H1
[AC大電流用]

電気定格 36Vdc/ 1A
動作温度 220℃ Max-160℃ Min

電気定格 250Vac/ 10A
動作温度 240℃ Max-160℃ Min

UL/c-UL

UL/c-UL
TUV

H3

H3
[AC大電流用]

H4
[DC微小電流用]

H5
[AC大電流用]

電気定格 250Vac/ 10A
動作温度 240℃ Max-130℃ Min

電気定格 50Vdc/ 0.5A
動作温度 240℃ Max-130℃ Min

電気定格 250Vac/ 15A
動作温度 240℃ Max-130℃ Min

UL/c-UL
TUV
H7H7
[AC大電流用]
電気定格 250Vac/ 15A
動作温度 280℃ Max-160℃ Min
UL/c-UL
TUV
H8

H8
[AC大電流用]

H82
[DC微小電流用]

電気定格 250Vac/ 15A
動作温度 280℃ Max-160℃ Min

電気定格 24Vdc/ 1A
動作温度 280℃ Max-160℃ Min

UL/c-UL
TUV
H9

H9
[AC大電流用]

H10
[DC微小電流用]

電気定格 250Vac/ 15A
動作温度 260℃ Max-130℃ Min

電気定格 50Vdc /1A
動作温度 260℃ Max-130℃ Min

UL/c-UL
TUV

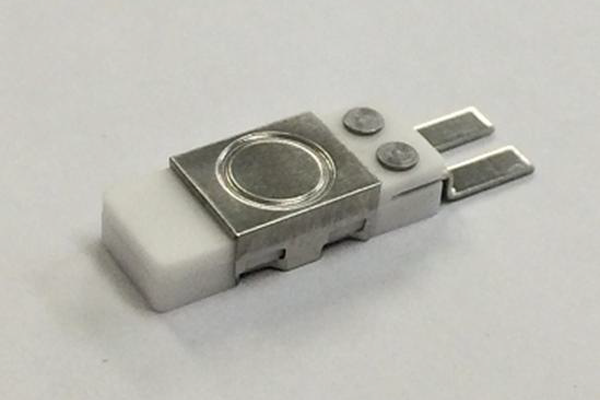

二次 アッセンブリ2nd Assembly

Lead wire crimping

Lead or Spring terminal welded

Model H,H1
Model H3,H4,H5
Model H7
Model H8,H82
Model H9,H10
